J941H电动法兰截止阀

J941H电动法兰截止阀

我们一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多电动法兰截止阀相关产品信息,欢迎访问上海阀门产品分类→最佳的品质、一流的服务,为你创造更多价值!

电动法兰截止阀产品简介:电动截止阀由电动执行机构和截止阀两部分组成。阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。阀在管路中主要用来做切断、分配和改变介质的流动方向,一般不做调节使用,因为调节时不平衡力太大,对阀芯的冲蚀比较厉害。适用给排水、石化、冶金等压力较高的场合。电动法兰截止阀工作原理:电动截止阀倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。 配有多回转式电动装置,具有壳体小,重量轻,功能全,并可与远程电脑配套使用,也可按用户要求选配电动装置。电动截止阀适用于公称压力pn1.6~16mpa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。电动法兰截止阀产品特点: ☆阀杆开启或关闭行程相对较短,具有非常可靠的切断动作。 ☆全开状态,阀座与阀瓣密封面这间不再有接触,密封面机械磨损较少。 ☆可以安装在管道的任何位置上,介质从下往上流。 ☆不锈钢截止阀适用于各类腐蚀性介质的管道上,有良好的防腐性和足够的强度。 ☆合金钢截止阀适用于耐高温的蒸汽、油品管道上,具有耐高温特点。电动法兰截止阀主要零件材料及主要用途

阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 适用温度
(≤℃)
wcb wcb+d507mo d577 2crl3 柔性石墨 水、油品、蒸汽 425
zglcrl8ni9ti 0crl8ni9ti+
stellite12
stellite6 lcrl8ni9ti ptfe 硝酸类 200
zglcrl8ni2mo2ti cf8m+
stellite12
lcrl8ni2mo2ti lcrl8ni2mo2ti ptfe 磷酸类、
碱类、混酸
200
zg00crl7nil4m02 cf3m+
stellite12
stel1ite6 316l ptfe 磷酸类、
尿素、甲铵液
200
zglcr5mo zglcr5mo+
stellite12
stel1ite6 25cr2mo1va 柔性石墨 水、油品、蒸汽 550

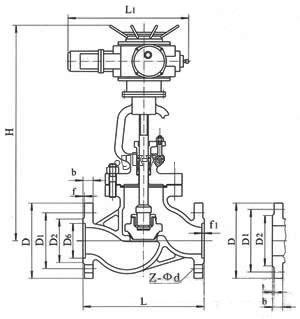

电动法兰截止阀主要外形尺寸、连接尺寸及质量

公称压力
pn(mpa)
公称通径
dn(mm)
标准值 参考值
l d d1 n2 d6 b f f1 z-φd l1 h 质量(kg)
1.6 50 230 160 125 100 16 3 4-φ18 590 645 48
65 290 180 145 120 18 3 4-φ18 590 690 60
80 310 195 160 135 20 3 8-φ18 590 715 65
100 350 215 180 155 20 3 8-φ18 590 770 71
125 400 254 210 185 22 3 8-φ18 590 780 119
150 480 280 240 210 24 3 8-φ23 590 810 210
200 600 335 295 265 26 3 12-φ23 810 967 320
250 622 405 355 320 30 3 12-φ25 810 1143 550
300 698 460 410 375 30 4 12-φ25 830 1292 785
2.5 50 230 160 125 100 20 3 4-φ18 590 645 50
65 290 180 145 120 22 3   8-φ18 590 690 65
80 310 195 160 135 22 3   8-φ18 590 715 67
100 350 230 190 160   24 3   8-φ23 590 770 73
125 400 270 220 188   28 3   8-φ25 590 780 127
150 480 300 250 218 30 3   8-φ25 810 810 215
200 600 360 310 278 34 3   12-φ25 810 967 322
250 622 425 370 332 36 3   12-φ30 830 1143 585
300 698 485 430 390   40 4   16-φ30 830 1292 795
4.0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
100 350 230 190 160 150 24 3 4.5 8-φ23 590 770 101
125 400 270 220 188 176 28 3 4.5 8-φ25 810 782 207
150 480 300 250 218 204 30 3 4.5 8-φ25 810 875 226
200 600 375 320 282 260 38 3 4.5 12-φ30 810 1160 399
6.4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
100 430 250 200 168 150 32 3 4.5 8-φ25 810 837 171
125 500 295 240 202 176 36 3 4.5 8-φ30 810 1031 243
150 550 340 280 240 204 38 3 4.5 8-φ34 830 1066 296
200 650 405 345 300 260 44 3 4.5 12-φ34 830 1213 420
10.0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
100 430 265 210 172 150 38 3 4.5 8-φ30 810 950 194
125 500 310 250 210 176 42 3 4.5 8-φ34 830 1141 285
150 550 350 290 250 204 46 3 4.5 12-φ34 830 1240 450
200 650 430 360 312 260 54 3 4.5 12-φ4l 830 1425 850
16.0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
100 430 300 240 200 150 48 3 4.5 8-φ34 830 935 238
上海阀门订货须知: 我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的电动法兰截止阀产品,请您根据电动法兰截止阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。
